5796500620 氣動閥門

詳細說明

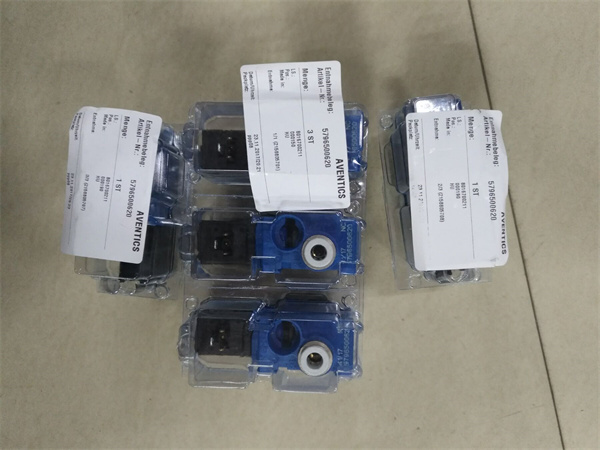

5796500620   氣動閥門

泉州市天益機電貿易有限公司
 www.qzty-a.com  www.qztyjd8000.com   www.qztyjd.com

聯系QQ:691968317
       846925263
       278600490
       850921819

5792675270

5792675280

5792675680

安沃馳AVENTICS二位五通換向閥,系列579

5790800210

5790800220

5790800620

5790805220

5790805270

5790805280

5790805680

5791800210

5791800220

5791800620

5791805220

5791805270

5791805280

5791805680

5796700210

5796700220

5796700620

5796705220

5796705270

5796705280

5796705680

5796800210

5796800220

5796800620

5796805220

5796805270

5796805280

5796805680

5792800210

5792800220

5792800620

5792805220

5792805270

5792805280

5792805680

安沃馳AVENTICS二位五通換向閥,系列579

5790900210

5790900220

5790900620

5790905220

5790905270

5790905280

5790905680

5791900210

5791900220

5791900620

5791905220

5791905270

5791905280

5791905680

5796900210

5796900220

5796900620

5796905220

5796905270

5796905280

5796905680

5792900210

5792900220

5792900620

5792905220

5792905270

5792905280

5792905680

安沃馳AVENTICS閥門和閥門系統：單閥、機械閥、氣動閥、電子閥、電磁閥、二位二通換向閥、二位三通換向閥、二位四通換向閥、二位五通換向閥、三位五通換向閥、閥島、現場總線、電氣連接技術（圓形插頭、閥連接器、多極插頭、帶電纜接線盒、橋式連接器）、標準閥和閥系統、壓力調節閥、手動式壓力調節閥、旋接壓力調節閥、精密調壓閥、精密過濾器壓力調節閥、溢流閥、安全閥、流量控制閥、單向節流閥、節流閥、球閥和截止閥、邏輯閥、單向閥和止回閥、快遞排氣閥。

系列579

Qn=50-850l/min

安沃馳AVENTICS二位三通換向閥,系列579

5794000210

5794000220

5794000620

5794005220

5794005270

5794005280

安沃馳AVENTICS二位三通換向閥,系列579

5794410210

5794410220

5794410620

5794415220

5794415270

5794415280

5794415680

5794610210

5794610220

5794610620

5794615220

5794615270

5794615280

5794615680

安沃馳AVENTICS二位三通換向閥,系列579

5794420210

5794420220

5794420620

5794425220

5794425270

5794425280

5794425680

5794620210

5794620220

5794620620

5794625220

5794625270

5794625280

5794625680

安沃馳AVENTICS二位三通換向閥,系列579

5794400210

5794400220

5794400620

5794405220

5794405270

5794405280

5794405680

5794600210

5794600220

5794600620

5794605220

5794605270

5794605280

5794605680

安沃馳AVENTICS二位三通換向閥,系列579

5794470210

5794470220

5794470620

5794475220

5794475270

5794475280

5794475680

5794670210

5794670220

5794670620

5794675220

5794675270

5794675280

5794675680

安沃馳AVENTICS二位五通換向閥,系列579

5794700210

5794700220

5794700620

5794705220

5794705270

5794705280

5794705680

5794900210

5794900220

5794900620

5794905220

5794905270

5794905280

5794905680

安沃馳AVENTICS二位三通換向閥,系列579

5790200210

5790200220

5790200620

5790205220

5790205270

5790205280

5790205680

5791200210

5791200220

5791200620

5791205220

5791205270

5791205280

5791205680

5792200210

5792200220

5792200620

5792205220

5792205270

5792205280

5792205680

安沃馳AVENTICS二位三通換向閥,系列579

5790500210

5790500220

5790500620

5790505220

5790505270

5790505280

5790505680

5791500210

5791500220

5791500620

5791505220

5791505270

5791505280

5791505680

5796400210

5796400220

5796400620

5796405220

5796405270

5796405280

5796405680

5796500210

5796500220

5796500620

5796505220

5796505270

5796505280

5796505680

5792500210

5792500220

5792500620

5792505220

5792505270

5792505280

5792505680

安沃馳AVENTICS二位三通換向閥,系列579

5790510210

5790510220

5790510620

5790515220

5790515270

5790515280

5790515680

5791510210

5791510620

5791510220

5791515220

5791515270

5791515280

5791515680

5796410210

5796410220

5796410620

5796415220

5796415270

5796415280

5796415680

5796510210

5796510220

5796510620

5796515220

5796515270

5796515280

5796515680

5792510210

5792510220

5792510620

5792515220

5792515270

5792515280

5792515680

安沃馳AVENTICS二位三通換向閥,系列579

5790570210

5790570220

5790570620

5790575220

5790575270

5790575280

5790575680

5791570210

5791570220

5791570620

5791575220

5791575270

5791575280

5791575680

5796470210

5796470220

5796470620

5796475220

5796475270

5796475680

5796475280

5796575280

5796570210

5796570220

5796570620

5796575220

5796575270

5796575680

5792570210

5792570220

5792570620

5792575220

5792575270

5792575280

5792575680

安沃馳AVENTICS二位三通換向閥,系列579

5790520210

5790520220

5790520620

5790525220

5790525270

5790525280

5790525680

5791520210

5791520220

5791520620

5791525220

5791525270

5791525280

5791525680

5796420210

5796420220

5796420620

5796425220

5796425270

5796425280

5796425680

5796520210

5796520220

5796520620

5796525220

5796525270

5796525280

5796525680

5792520210

5792520220

5792520620

5792525220

5792525270

5792525280

5792525680

安沃馳AVENTICS二位三通換向閥,系列579

5790610210

5790615220

5790610220

5790610620

5790615270

5790615280

5790615680

5791610210

5791610220

5791610620

5791615220

5791615270

5791615280

5791615680

5796610210

5796610220

5796610620

5796615220

5796615270

5796615280

5796615680

5792610210

5792610220

5792610620

5792615220

5792615270

5792615280

5792615680

安沃馳AVENTICS二位三通換向閥,系列579

5790620210

5790620220

5790620620

5790625220

5790625270

5790625280

5790625680

5791620210

5791620220

5791620620

5791625220

5791625270

5791625280

5791625680

5796620210

5796620220

5796620620

5796625220

5796625270

5796625280

5796625680

5792620210

5792620220

5792620620

5792625220

5792625270

5792625280

5792625680

安沃馳AVENTICS二位三通換向閥,系列579

5790600210

5790600220

5790600620

5790605220

5790605270

5790605280

5790605680

5791600210

5791600220

5791600620

5791605220

5791605270

5791605280

5791605680

5796600210

5796600220

5796600620

5796605220

5796605270

5796605280

5796605680

5792600210

5792600220

5792600620

5792605220

5792605270

5792605280

5792605680

安沃馳AVENTICS二位三通換向閥,系列579

5790670210

5790670220

5790670620

5790675220

5790675270

5790675280

5790675680

5791670210

5791670220

5791670620

5791675220

5791675270

5791675280

5791675680

5796670210

5796670220

5796670620

5796675220

5796675270

5796675280

5796675680

5792670210

5792670220

5792670620

5792675220

安沃馳AVENTICS二位三通換向閥,
操作元件單面氣動操作

結構特點提動閥

外殼聚酰胺

密封件材料丙烯樹膠

額定流量Qn850 l/min

壓縮空氣 接口 人口? 8x1

壓縮空氣 接口 出口? 8x1

操作氣動

結構特點 提動閥

操作 氣動

密封原理 軟密封

工作壓力范圍 0.5 8 bar

控制壓力 小/大 2 10 bar

低 / 高環境溫度 -15 60 °C

介質溫度范圍 -15 60 °C

介質 壓縮空氣

顆粒大小 max. 5 μm

壓縮空氣中的含油量 0 1 mg/m3

不可超過小控制壓力，否則會導致故障電路和可能發生閥故障！

壓力必須至少低于環境和介質溫度15°C ，并且允許的高溫度為3°C 。

壓縮空氣的油含量必須在整個使用壽命中保持不變。

環境溫度高達40°C 條件下，高壓力為10 bar 。

氣動電磁閥根據功能和需要，有許多通、位。有兩位二通、兩位三通、兩位五通、兩位四通、電磁閥。（兩位五通、兩位四通又分單電控和雙電控兩種）。

有三位五通；三位五通又有：中封三位五通電磁閥、中壓三位五通電磁閥、中泄三位五通電磁閥，以及三位四通電磁閥 。還有特殊需求的四位五通電磁閥（三個電磁頭）等等。

當然，簡單常用的是兩位三通電磁閥、兩位五通電磁閥。如果需要氣缸（執行器）中間停止時才用上三位五通電磁閥。

一、電磁閥的作用

電磁閥:是用來控制流體方向的自動化基礎元件，屬于執行器;通常用在機械控制和工業閥門_上面，通過一個電磁線圈來控制閥芯位置，切斷或接通氣源以達到改變流體流動方向的目的，來對介質方向進行控制，從而達到對閥門開關的控制。

原理:

電磁閥是由幾個氣路和閥芯組成的，由閥芯把各個氣路之間接通或者斷開;

電磁閥的作用原理:

得電時利用電磁線圈產生的電磁力的作用，推動閥芯移動，實現各個氣路的通斷，單電控的失電時在彈簧力的作用下回復原位;雙電控的保持原位;先導式的按功能而定。

二、電磁閥功能

在電-氣動控制中，電磁閥可以實現的功能有:

1、氣動執行組件動作的方向控制，ON/OFF開關量控制，OR/NOT/AND邏輯控制;

2、電磁閥是在氣動回路中控制氣路通道的通、斷或改變壓縮空氣的流動方向;

3、電磁閥只是氣動調節閥的一個附件，是控制氣動閥門的氣源氣路的；

4、電磁閥常用于開關閥，通過電壓信號控制氣源氣路的通斷，以控制閥門的開關

5、

電磁閥具有比定位器更大的流通口徑，有時可以用于需要快速開啟及快速關閉的閥門];

6、單電控電磁閥具有失電常閉或常開位置，可以用于斷氣保護功能。

三、電磁閥結構

電磁閥的基本結構:包括一個或幾個孔的閥體。閥體部分由滑閥芯、滑閥套、彈簧底座等組成，當線圈通電或斷電時，以達到改變流體方向的目的。電磁閥的電磁部件由固定鐵芯、動鐵芯、線圈等部件組成，動鐵芯的運轉將導致流體通過閥體或被切斷。

四

電磁閥機能型

兩通閥:有一個進口(用P、IN或SUP表示) 和一個出口(用A或0UT表示) .

三通閥:有一個進口、-個出口和一一個排氣口。也可是一一個進口和兩個出口或兩個進口和一個出口。

五、電磁閥分類

電磁閥一般分為直動式電磁閥和先導式電磁閥。

直動式電磁閥:直接利用電磁力推動電磁閥閥芯實現氣路之間的通斷;

先導式電磁閥:則是在電磁力的作用下先打開先導閥，使氣體進入電磁閥閥芯氣室，利用氣壓來推動電磁閥閥芯，實現氣路之間的通斷。

電磁閥有幾個氣路就是幾通，閥芯有幾種位置就是幾位，如: 2位3通、2位4通、2位5通、3位5通等;

電磁閥分單電控和雙電控，電壓分220V、110V、 24V;電磁閥分防爆和不防爆。

按通口數分類

換向閥的切換通口包括入口、出口和排氣口。通常根據使用目的選擇換向閥的通口數。

按位置數分類

換向閥的切換狀態稱為“位置”，有幾個切換位置就稱為幾位閥。

1、直動式電磁閥

特點:

結構簡單、動作可靠，在零壓差或真空下能正常工作,可任意方向安裝，但一般適用于通徑在25mm以下。

直動式電磁閥分常開、常閉兩種:

直動常閉電磁閥，在斷電時，電磁閥呈關閉狀態，當電磁閥線圈通電后，產生的電磁力使動鐵芯與靜鐵芯吸合，直接開啟閥口，介質從進口流向，出口;當線圈斷電后，動鐵芯在復位彈簧的作用下復位，直接關閉閥口，而切斷了介質的流通。常開式則斷電時閥門開啟，通電時，閥門關閉。

2、先導式電磁閥

特點:

功率消耗低、通徑較大，而結構簡單、安裝方向任意，但只能用于電磁閥兩端有一定壓差的場合。

電磁閥由先導閥與主閥組成，兩者有通道聯系著

當電磁線圈通電，動鐵芯與靜鐵芯吸合而導閥孔開放，閥芯背腔的壓力通過導閥孔流向出口，此時閥芯背腔的壓力低于進口側的壓力，利用壓差使得閥芯脫離主閥座，介質從進口流向出口。當線圈斷電，動鐵芯與靜鐵芯脫離，關閉了導閥孔，閥芯背腔壓力受進口側壓力關閉了導閥孔，閥芯背腔壓力受進口側壓力的補充逐漸趨于和進口側平衡，閥芯因彈簧作用把閥門關閉。先導閥也可配常開式。

電磁線圈的數量

二位五通電磁閥有單電控型和雙電控型兩種。

五、電磁閥的選型指導

選型重點:

電磁閥選型應該依次遵循安全性，可靠性，適用性，經濟性四大原則和六個現場工況要求(即通徑大小、介質種類、壓力等級、電源電壓、動作方式、特殊功能)。

選型依據:

1、根據管道參數選擇電磁閥的:通徑規格(即DN)、接口方式(連接方式)

(1)、按照現場管道內徑尺寸或流量要求來確定通徑(DN)尺寸;

(2)、接口方式，一般DN>50要選擇法蘭接口，DN=50則可根據用戶需要自由選擇螺紋式或者法蘭式。

2、根據介質種類選擇電磁閥的:閥體材質、密封材料、溫度等。

(1)、腐蝕性流體: 閥體材質宜選用不銹鋼或PTFE (聚四氟Z烯，俗稱塑料王)，并選配氟橡膠或PTFE密封材料;

(2)、食用或超凈流體:閥體材質宜選用衛生級不銹鋼，并選配硅橡膠密封材料;

(3)、高溫流體:要選擇采用耐高溫的電工

材料和密封材料制造的電磁閥，而且要選擇活塞型原理結構的;流體狀態:大至有氣態，液態或混合狀態，特別是口徑大于25時一定要區 分開來，因它與導孔參數有關;

(5)、流體粘度:通常在50cSt以下可任意選擇，若超過此值，則需選用高粘度電磁閥。

(6)、流體清潔度:介質含少量微小雜質時可選膜片結構的，但也可在電磁閥前安裝過濾器任選其它結構。

3、根據壓力等級選擇電磁閥的:原理結構類型

(1)、當電磁閥需要長時間的啟動，并且持續開啟的時間大大超過關閉的時間，宜選用常開型。

(2)、要是開和關頻繁切換或開啟的時間短或開、關的時間差不多時，則選常閉型。

(3)、但是有些用于安全保護的工況，如爐窯火焰監測、燃氣泄露報警、消防安全聯動系統，則應該選擇緊急切斷電磁閥，而不宜選長期通電型(長期通電只是一個相對概念)更不能選常開式。

(4)、自保持式電磁閥(也稱:雙穩態)是一種新型技術，它主要用于需要節約能源或低電壓驅動的場合。

4、電源電壓選擇:盡量優先選擇常用AC220V, DC24V較為方便;

5、根據工作時間長短或特殊需要來選擇控制方式:常閉式、常開式、自保持、緊急切斷式(手動復位) ;

(1)、公稱壓力:這個參數與其它通用閥門的含義是一樣的，是根據管道公稱壓力或使用壓力的1.5倍來定;

(2)、工作壓差:是指電磁閥處于關閉或開啟狀態時，閥前端管路壓力減去閥后端管路壓力得到的數值;當無壓差、低壓差、真空時，必須選用直動式或分布直動式原理;當具備一定壓差以上時各種原理結構形式均可選用;

6、根據環境要求選擇輔助功能:防爆、正回、手動、防水霧、水淋、潛水等

(1)、易燃、易爆環境:必須選用相應等級的防爆電磁閥;

(2)、當管道介質有倒流現象時，可選擇帶止回功能電磁閥;

(3)、當需要對電磁閥進行現場人工操作時,可選擇帶手動功能電磁閥;

(4)、露天安裝或粉塵多場合應選用防水，防塵品種(防護等級在IP45以上)。用于噴泉或水下管路則必須采用潛水電磁閥(防護等級在IP68以上)；

六、電磁閥應用

1、2位3通電磁閥控制單作用氣缸:

初始狀態:電磁閥為常閉電磁閥，處于失電狀態，單作用氣缸活塞由彈簧作用在氣缸左側。

工作狀態:電磁閥得電，電磁閥P口與A口通，氣源由A口進入氣缸，氣缸活塞右移。

失電狀態:電磁閥失電，電磁閥A口與R口通，氣缸通過電磁閥放氣，活塞在彈簧作用下回到左側。

2、2位3通電磁閥控制氣動薄膜驅動部:

初始狀態:電磁閥為常閉電磁閥，處于失電狀態，氣動薄膜驅動部的推桿由彈簧作用下停在上位；

工作狀態:電磁閥得電，電磁閥P口與A口通，氣源由A口進入薄膜驅動部上氣室，推動推桿下移；

失電狀態:電磁閥失電，電磁閥A口與R口通，薄膜氣室通過電磁閥放氣，推桿在彈簀作用下回到上位。

3、 2位5通單電控電磁閥控制雙作用氣缸:

初始狀態:電磁閥失電狀態，電磁閥P口與A口相通， 氣源通過A口進入雙作用氣動活塞驅動部左側氣室，活塞停在右側，B口與S口相通，與B口相通的氣動活塞驅動部的右側氣室為排氣狀態；

工作狀態:電磁閥得電，電磁閥P口與B口通，氣源由B口進入雙作用氣動活塞驅動部右側氣室，活塞移動到左側，A口與R口相通， 與R口相通的氣動活塞驅動部的左側氣室為排氣狀態；

失電狀態:電磁閥恢復初始狀態。

4、 2位5通雙電控電磁閥控制雙作用氣缸:左側線圈得電狀態:電磁閥左側線圈得電，電磁閥P口與A口通，氣源由A口進入雙作用氣動活塞驅動部-側氣室，推動活塞到氣缸另一側，B口與S口相通，與B口相通的氣動活塞驅動部的另一側氣室為排氣狀態，在另一側線圈不得電之前會保持該狀態不動；

右側線圈得電狀態:電磁閥右側線圈得電，電磁閥P口與B口通，氣源由B口進入雙作用氣動活塞驅動部一側氣室， 推動活塞到氣缸另一側，A口與R口相通，與A口相通的氣動活塞驅動部的另一側氣室為排氣狀態，在另一側線圈不得電之前會保持該狀態不動。
