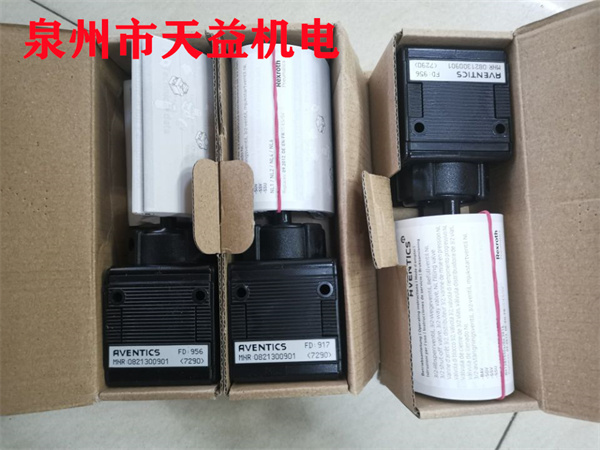

0821300901 氣源處理三聯件

詳細說明

0821300901    氣源處理三聯件

氣動在實際運用中擁有諸多優點

1.使用方便

空氣作為工作介質，空氣到處都有，來源方便，用過以后直接排入大氣，不會污染環境，可少設置或不必設置回氣管道。

2.系統組裝方便

使用快速接頭可以非常簡單地進行配管，因此系統的組裝、維修以及元件的更換比較簡單。

3.快速性好

動作迅速反應快，可在較短的時間內達到所需的壓力和速度。在一定的超載運行下也能保證系統安全工作，并且不易發生過熱現象。

4.安全可靠

壓縮空氣不會爆炸或著火，在易燃、易爆場所使用不需要昂貴的防爆設施。可安全可靠地應用于易燃、易爆、多塵埃、輻射、強磁、振動、沖擊等惡劣的環境中。

5.儲存方便

氣壓具有較高的自保持能力，壓縮空氣可儲存在貯氣罐內，隨時取用。即使壓縮機停止運行，氣閥關閉，氣動系統仍可維持一個穩定的壓力。故不需壓縮機的連續運轉。

6.可遠距離傳輸

由于空氣的粘度小，流動阻力小，管道中空氣流動的沿程壓力損失小，有利于介質集中供應和遠距離輸送。空氣不論距離遠近，極易由管道輸送。

7.能過載保護

氣動機構與工作部件，可以超載而停止不動，因此無過載的危險。

8.清潔

基本無污染，對于要求高凈化、無污染的場合，如食品、印刷、木材和紡織工業等是極為重要的，氣動具有獨特的適應能力，優于液壓、電子、電氣控制。

安沃馳0821300353過濾器調壓閥氣源處理單元

過濾器調壓閥，左邊進氣

安沃馳AVENTICS過濾器-調壓閥,系列NL4-FRE

0821300364

0821300367

0821300281

安沃馳AVENTICS過濾器-調壓閥,系列NL4-FRE

0821300350

0821300351

0821300352

0821300353

0821300354

0821300355

0821300380

0821300381

0821300382

0821300383

0821300384

0821300385

安沃馳AVENTICS過濾器-調壓閥,系列NL4-FRE

0821300356

0821300234

0821300235

0821300236

0821300237

0821300238

0821300386

0821300239

0821300240

0821300241

0821300242

0821300243

過濾器，左邊進氣

安沃馳AVENTICS過濾器,系列NL4-FLS

0821303500

0821303501

0821303502

0821303503

0821303504

0821303505

0821303559

0821303540

0821303558

0821303541

0821303542

0821303543

0821303544

0821303545

安沃馳AVENTICS預過濾器,系列NL4-FLP

0821303302

0821303303

0821303515

0821303529

安沃馳AVENTICS精密的過濾器,系列NL4-FLC

0821303418

0821303419

0821303514

0821303516

R412010794

R412010795

0821303571

R412010796

R412010797

安沃馳AVENTICS活性炭-過濾器,系列NL4-FLA

0821303300

0821303301

0821303517

隔膜式干燥機，左邊進氣

安沃馳AVENTICS隔膜式干燥機,系列NL4-ADD

R412007606

R412007607

R412007608

加油器，左邊進氣

安沃馳AVENTICS標準-噴霧潤滑器,系列NL4-LBS

0821301500

0821301501

0821301502

0821301515

0821301540

0821301541

0821301542

0821301545

安沃馳AVENTICS精密油霧器,系列NL4-LBM

R412007654

R412007655

R412007656

R412007657

R412007658

R412007659

加注單元，左邊進氣

安沃馳AVENTICS注油單元，電氣操作,系列NL4-SSU

0821300950

0821300951

0821300952

0821300953

0821300955

0821300956

0821300957

安沃馳AVENTICS注油單元，氣動操作,系列NL4-SSU

0821300949

0821300954

加注閥，左邊進氣

安沃馳AVENTICS注油閥，氣動操作,系列NL4-SSV

0821300936

0821300935

封閉閥，左邊進氣

安沃馳AVENTICS二位三通換向閥，電氣操作,系列NL4-SOV

0821300932

0821300933

0821300934

0821300937

安沃馳AVENTICS二位三通換向閥，氣動操作,系列NL4-SOV

0821300931

安沃馳AVENTICS二位三通截止閥，機械操作,系列NL4-BAV

0821300911

0821300913

配電器，左邊進氣

安沃馳AVENTICS分氣塊,系列NL4-DIL

0821300930

安沃馳AVENTICS分氣塊,系列NL4-DIS

0821300917

0821300919

安沃馳AVENTICS分氣塊,系列NL4-DIN

0821300914

0821300916

安沃馳AVENTICS分氣塊,系列NL4-DIC

0821300928

空氣壓縮站(簡稱空壓站)是氣動自動化控制系統的重要組成部分，為氣動設備提供滿足要求的壓縮空氣動力源?？諌赫镜闹饕M成裝置有氣壓發生裝置(空氣壓縮機，簡稱空壓機)、貯氣罐和后冷卻器。

空壓機是氣壓發生裝置是將機械能轉換為氣體壓力能的轉換裝置。常見的空壓機有活塞式空壓機、葉片式空壓機和螺桿式空壓機氣種。

活塞式空壓機的工作原理。在氣缸內作往復運動的活塞向右移動時，氣缸內活塞左腔的壓力低于大氣壓力Pa，吸氣閥開啟，外界空氣吸入缸內，這個過程稱為壓縮過程當缸內壓力高于輸出空氣管道內壓力P后，排氣閥打開。壓縮空氣送至輸氣管內，這個過程稱為排氣過程?；钊耐鶑?fù)運動是由電動機帶動的曲柄滑塊機構形成的。曲柄的旋轉運動轉換為滑動——活塞的往復運動。這種結構的壓縮機在排氣過程結束時總有剩余容積存在。在下一次吸氣時，剩余容積內的壓縮空氣會膨脹，從而減少了吸人的空氣量，降低了效率，增加了壓縮功。且由于剩余容積的存在，當壓.縮比增大時，溫度急劇升高：故當輸出壓力較高時，應采取分級壓縮。分級壓縮可降低排氣溫度，節省壓縮功，提高容積效率，增加壓縮氣體排氣量。

葉片式空壓機的工作原理，把轉子偏心安裝在定子(機體)內，葉片插在轉子的放射狀槽內，葉片能在槽內滑動二葉片、轉子和機體內壁溝成的容積空問在轉子回轉過程中逐漸變小，由此從進氣口吸入的空氣就逐漸被壓縮排出。這樣，在回轉過程中不需要活塞式空壓機中具有的吸氣閥和排氣閥：在轉子的每一次回轉中，將根據葉片的數目多次進行吸氣、壓縮和排氣，所以輸出壓力的脈動小。通常情況下，葉片式空壓機需采用潤滑油對葉片、轉子和機體內部進行潤滑、冷卻和密封，所以排出的壓縮空氣中含有大量的油份。因此在排氣口需要安裝油分離器和冷卻器，以便把油份從壓縮空氣中分離出來進行冷卻并循環使用。通常所說的無油空壓機，是采用石墨或有機合成材料等自潤滑材料作為葉片材料。運轉時無需添加任何潤滑油，壓縮空氣不被污染，滿足了無油化的要求。此外，在進氣口設置空氣流量調節閥，根據排出氣體壓力的變化自動調節流量，使輸出壓力保持恒定。

葉片式空壓機的優點是能連續排出脈動小的額定壓力的版縮空氣，所以一般無需設置貯氣罐，并且結構簡單，制造容易，操作維修方便，運轉噪聲小。缺點是葉片、轉子和機體之間機械摩擦較大。產生較高的能量損失，因而效率也較低。

螺桿式空壓機的工作原理。在殼體中裝有一對互相嚙合的螺旋轉子，其中一根轉子具有凸面齒形，另一根轉子具有凹面齒形，兩根轉子之間及殼體圍成的空間，在轉子回轉過程中沿軸向移動，其容積逐漸減小。這樣，從進口吸人的空氣逐漸被壓縮，并從出口排出。螺桿式空壓機與葉片式空壓機一樣，也需要加油進行冷卻，潤滑及密封，所以在出口處也要設置油分離器。螺桿式空壓機的優點是排氣壓力脈動小，輸出流量大，無需設置貯氣罐，結構中無易損件，壽命長，效率高。缺點是制造精度要求高，運轉噪聲大。且由于結構剛度的限制，只適用于中低壓范圍使用。

貯氣罐

貯氣罐的作用是：

（1）用來貯存一定量的壓縮空氣，調節空壓機輸出氣量與用戶耗氣量之間的不平衡狀況，保證連續、穩定的氣流輸出。

（2）當出現空壓機停機、突然停電等意外事故時，可用貯氣罐中貯存的壓縮空氣實施緊急處理保證安全。

（3）減小空壓機輸出氣流脈動，穩定空壓站管道中的壓力此外，還能降低壓縮空氣溫度，分離壓縮空氣中的部分水份和油份。

后冷卻器

后冷卻器的作用是使溫度高達120~180℃的空壓機排出氣體冷卻到40~50℃，并使其中的水蒸氣和油霧冷凝成水滴和油滴，以便對壓縮空氣實施進一步凈化處理。

后冷卻器有風冷式和水冷式兩大類。風冷式是靠風扇產生的冷空氣吹向帶散熱片的熱空氣管道，經風冷后的壓縮空氣的出口溫度大約比環境溫度高15℃左右。水冷式是通過強迫冷卻水洽壓縮空氣流動方向的反方向流動來進行冷卻，壓縮空氣出日溫度大約比環境溫度高10℃左右 。

德國安沃馳AVENTICS過濾器調壓閥訂貨號物料號和型號：

0821300300 NL2-FRE-G014-GAU-100-PNB-HO-05,00

0821300301 NL2-FRE-G014-GAU-100-PBS-HO-05,00

0821300302 NL2-FRE-G014-GAU-100-SSS-HO-05,00

0821300303 NL2-FRE-G014-GAU-100-PNB-AO-05,00

0821300304 NL2-FRE-G014-GAU-100-PBS-AO-05,00

0821300305 NL2-FRE-G014-GAU-100-SSS-AO-05,00

0821300306 NL2-FRE-G014-GAU-100-PNB-HO-05,00

0821300307 NL2-FRE-G014-GAU-030-PNB-HO-05,00

0821300308 NL2-FRE-G014-GAU-060-PNB-HO-05,00

0821300310 NL2-FRE-G014-GAU-100-PNB-HO-05,00-SONDER

0821300312 NL2-FRE-G014-GAU-100-PNB-AO-05,00

0821300316 NL2-FRE-G014-GAN-100-PNB-HO-05,00

0821300330 NL2-FRE-G038-GAU-100-PNB-HO-05,00

0821300331 NL2-FRE-G038-GAU-100-PBS-HO-05,00

0821300332 NL2-FRE-G038-GAU-100-SSS-HO-05,00

0821300333 NL2-FRE-G038-GAU-100-PNB-AO-05,00

0821300334 NL2-FRE-G038-GAU-100-PBS-AO-05,00

0821300335 NL2-FRE-G038-GAU-100-SSS-AO-05,00

0821300336 NL2-FRE-G038-GAU-100-PNB-HO-05,00

0821300338 NL2-FRE-G018-GAN-100-PNB-HO-40,00-SONDER

0821300341 NL2-FRE-G038-GAU-100-PNB-HO-05,00-MODI &

0821300342 NL2-FRE-G038-GAU-100-PNB-AO-05,00-MODI &

0821300343 NL2-FRE-G038-GAN-100-PNB-HO-05,00

0821300344 NL2-FRE-G038-GAU-100-PNB-AO-05,00-E11

0821300345 NL2-FRE-G014-GAU-100-PNB-AO-05,00

0821300347 NL2-FRE-G014-GAN-100-PNB-AO-05,00

0821300349 NL2-FRE-G014-GAU-060-PNB-AO-05,00

0821300350 NL4-FRE-G012-GAU-100-PNB-HO-05,00

0821300351 NL4-FRE-G012-GAU-100-PBS-HO-05,00

0821300352 NL4-FRE-G012-GAU-100-SSS-HO-05,00

0821300353 NL4-FRE-G012-GAU-100-PNB-AO-05,00

0821300354 NL4-FRE-G012-GAU-100-PBS-AO-05,00

0821300355 NL4-FRE-G012-GAU-100-SSS-AO-05,00

0821300356 NL4-FRE-G012-GAU-100-PNB-HO-05,00

0821300358 NL4-FRE-G012-GAU-060-PNB-AO-05,00

0821300361 NL4-FRE-G012-GAU-060-SSS-AO-05,00

0821300362 NL4-FRE-G012-GAU-030-PNB-HO-05,00

0821300364 NL4-FRE-G012-GAN-100-PNB-HO-05,00

0821300366 NL4-FRE-G012-GAU-060-SSS-AO-05,00-SONDER

0821300367 NL4-FRE-G012-GAN-100-PNB-AO-05,00

0821300368 NL4-FRE-G012-GAU-100-PNB-HO-05,00-SONDER

0821300369 NL4-FRE-G012-GAU-100-PNB-HO-05,00-SONDER

0821300372 NL4-FRE-G038-GAU-100-SSS-HO-05,00

0821300380 NL4-FRE-G034-GAU-100-PNB-HO-05,00

0821300381 NL4-FRE-G034-GAU-100-PBS-HO-05,00

0821300382 NL4-FRE-G034-GAU-100-SSS-HO-05,00

0821300383 NL4-FRE-G034-GAU-100-PNB-AO-05,00

0821300384 NL4-FRE-G034-GAU-100-PBS-AO-05,00

0821300385 NL4-FRE-G034-GAU-100-SSS-AO-05,00

0821300386 NL4-FRE-G034-GAU-100-PNB-HO-05,00

0821300392 NL4-FRE-G012-GAU-060-PNB-HO-05,00

0821300393 NL4-FRE-G012-GAU-060-PBS-AO-05,00-SONDER

0821300394 NL4-FRE-G012-GAU-160-SSS-HO-05,00

0821300396 NL4-FRE-G012-GAN-060-PBS-AO-05,00-E11

氣壓傳動與控制技術簡稱氣動，是以壓縮空氣為工作介質來進行能量與信號的傳遞，是實現各種生產過程、自動控制的一門技術。它是流體傳動與控制學科的一個重要組成部分。
