6603-6-6 快換接頭

詳細說明

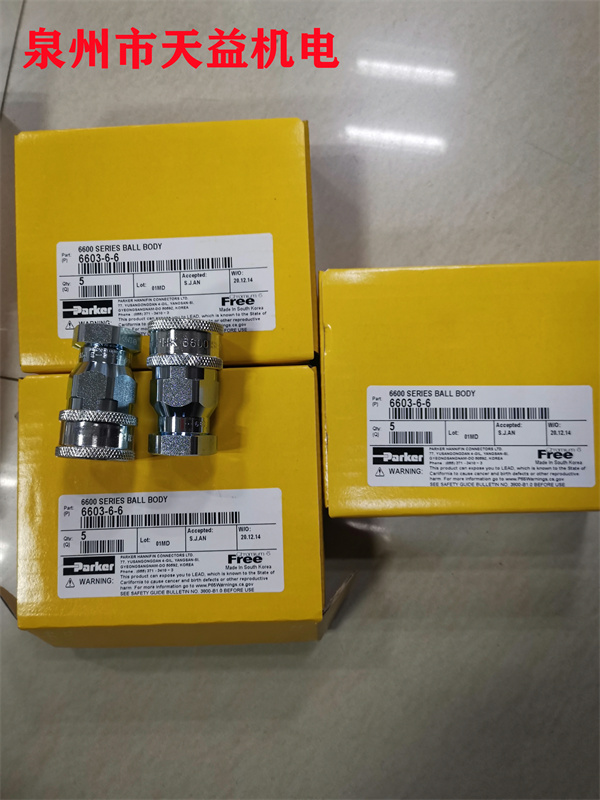

6603-6-6

泉州市天益機電貿易有限公司
 www.qzty-a.com  www.qztyjd8000.com   www.qztyjd.com
 www.qzty-b.com  www.asphigher.com

聯系QQ:691968317
       846925263
       278600490
       850921819

Parker 6600系列快換接頭特征：

parker 6600系列快換接頭錐閥有堅固金屬閥軸架桿，它能保持閥對中并保證閥每次都打開。parker 6600系列快換接頭陰接頭的套筒及陽接頭經過了淬火處理，使6600 系列能經受住因沖擊而造成剝蝕及機械沖擊而引起的損壞。
parker 6600系列快換接頭耐用球鎖機械能確保每次都能可靠連接。
parker 6600系列快換接頭具有多種外連接形式可供選擇。

parker 6600系列快換接頭可與符合ISO 標準7241-1 A 系列的接頭互換使用。陰接頭及陽接頭可與Aeroquip FD56（5600）系列互換使用。

6601-2-4,6601-4-4,6603-4-4,6601-6-6,6603-6-6,6603-6-6-BSPT,6608-6-6,6601-8-10,6601-12-10,6603-8-10,6603-10-BSPT,6608-8-10,6608-10-10,6608-12-10,6601-12-12,6603-12-12,6603-12-12-BSPT,6608-12-12,6601-16-16,6603-16-16,6601-16-16-BSPT,6608-16-16,6602-2-4,6602-4-4,6605-4-4,6602-6-6,6605-6-6,6605-6-6-BSPT,6610-6-6,6602-8-10,6602-12-10,6605-8-10,6605-10-BSPT,6610-8-10,6610-10-10,6610-12-10,6602-12-12,6605-12-12,6605-12-12-BSPT,6610-10-10,6602-16-16,6605-16-16,6605-16-16-BSPT

Parer 6600 系列 - 陰接頭
1/4 6601-4-4 1/4-18 NPTF 350 7/8 47 27
1/4 6603-4-4 G 1/4 350 22 mm 49 27
3/8 6601-6-6 3/8-18 NPTF 280 1-1/16 56 32
3/8 6603-6-6 G 3/8 280 27 mm 56 32
1/2 6601-8-10 1/2-14 NPTF 280 1-1/4 70 38
1/2 6601-12-10 3/4-14 NPTF 280 1-3/8 73 38
1/2 6603-8-10 G 1/2 280 32 mm 71 38
3/4 6601-12-12 3/4 -14 NPTF 280 1-5/8 85 48
3/4 6603-12-12 G 3/4 280 41 mm 85 48
1 6601-16-16 1-11 1/2 NPTF 280 1-7/8 104 54
1 6603-16-16 G 1 280 48 mm 104 54

Parer 6600 系列 - 陽接頭
1/4 6602-4-4 1/4-18 NPTF 350 3/4 35 15 22
1/4 6605-4-4 G 1/4 350 19 mm 35 15 22
3/8 6602-6-6 3/8-18 NPTF 280 7/8 38 18 26
3/8 6605-6-6 G 3/8 280 22 mm 38 18 26
1/2 6602-8-10 1/2-14 NPTF 280 1-1/16 50 20 31
1/2 6602-12-10 3/4-14 NPTF 280 1-3/8 55 20 40
1/2 6605-8-10 G 1/2 280 27 mm 50 20 31
3/4 6602-12-12 3/4-14 NPTF 280 1-3/8 58 30 40
3/4 6605-12-12 G 3/4 280 35 mm 58 30 40
1 6602-16-16 1-11 1/2 NPTF 280 1-5/8 70 34 48
1 6605-16-16 G 1 280 41mm 70 34 48

Interchanges with:
- Parker 6600 Series
-Snap-Tite 61 Series
- Aeroquip 5600 Series

Parker General Purpose Couplings Hydraulic Quick Couplings 6600 Series
Parker 6600 Series couplings interchange with couplings meeting ISO 7241-1, Series A.

Parker 6600 Series couplings are used in a wide range of hydraulic applications including construction

1/4 6601-2-4 1/8-27 — 1.85 .88 1.08 0.27
1/4 6601-4-4 1/4-18 — 1.85 .88 1.08 0.26
3/8 6601-6-6 3/8-18 — 2.18 1.06 1.27 0.39
3/8 6608-6-6 — 9/16-18 2.18 1.06 1.27 0.38
1/2 6601-8-10 1/2-14 — 2.75 1.25 1.52 0.67
1/2 6601-12-10 3/4-14 — 2.88 1.38 1.52 0.71
1/2 6608-8-10 — 3/4-16 2.74 1.25 1.52 0.67
1/2 6608-10-10 — 7/8-14 2.79 1.25 1.52 0.64
1/2 6608-12-10 — 1 1/16-12 3.01 1.38 1.52 0.77
3/4 6601-12-12 3/4-14 — 3.36 1.62 1.90 1.31
3/4 6608-12-12 — 1 1/16-12 3.35 1.62 1.90 1.31
1 6601-16-16 1-11 1/2 — 4.11 1.88 2.14 0.73
1 6608-16-16 — 1 5/16-12 4.11 1.88 2.14 1.73
1/4 6602-2-4 1/8-27 — 1.41 .50 .56 .65 0.05
1/4 6602-4-4 1/4-18 — 1.41 .58 .75 .87 0.07
3/8 6602-6-6 3/8-18 — 1.63 .72 .88 1.01 0.11
3/8 6610-6-6 — 9/16-18 1.63 .72 .88 1.01 0.13
1/2 6602-8-10 1/2-14 — 2.08 .78 1.06 1.23 0.21
1/2 6602-12-10 3/4-14 — 2.30 .78 1.38 1.59 0.33
1/2 6610-8-10 — 3/4-16 2.08 .76 1.06 1.23 0.22
1/2 6610-10-10 — 7/8-14 2.08 .82 1.12 1.30 0.21
1/2 6610-12-10 — 1 1/16-12 2.30 1.04 1.38 1.59 0.33
3/4 6602-12-12 3/4-14 — 2.55 1.18 1.38 1.59 0.49
3/4 6610-12-12 — 1 1/16-12 2.55 1.18 1.38 1.59 0.47
1 6602-16-16 1-11 1/2 — 3.10 1.34 1.62 1.88 0.75
1 6610-16-16 — 1 5/16-12 3.10 1.34 1.62 2.17 0.72

Replacement Parts 6600 Series
Body Size (in.) 1/4 3/8 1/2 3/4 1
O-Rings - Nitrile 50001-112-0010 50001-115-0010 50001-211-0010 50001-123-0010 50001-126-0010
Back-up Rings 4118006 4118005 50-140-4 4138001 4148002

Parker派克 6600系列快換接頭

派克6600系列聯軸器用途廣泛，可用于各種液壓應用，包括建筑設備，制造機械和廠內系統。它們可以在需要連接和斷開流體傳輸線以進行設備操作或維護的任何地方找到。堅固的結構使派克6600系列聯軸器成為移動應用程序的理想選擇，包括自卸車，掃雪機，垃圾拖運，采礦，瀝青鋪路，卡車拖車連接等等。工廠內機械的應用包括造紙廠的液壓油，化學品和氣體管線，鋼鐵生產以及許多工廠維護和生產設備。派克的液壓快速接頭和油嘴是流體管線需要快速簡便連接和斷開的應用的理想選擇。

主要特點

提升閥與堅固的金屬鱸魚配合，可保持閥門對準并防止流量檢查。
聯軸器的套筒和乳頭的主體都經過了硬化處理，從而使6600系列聯軸器能夠抵抗布氏硬度和機械沖擊的損壞。
耐用的滾珠鎖緊機構確保每次都可靠連接。
6600系列聯軸器具有標準的內螺紋和直螺紋端部配置。
派克6600系列聯軸器與符合ISO 7241-1系列A的聯軸器互換。

ISO 7241系列A互換，鋼快速接頭（液壓），5000 psi-6600系列公頭
ISO 7241系列A互換，鋼快速接頭（液壓），5000 psi-6600系列母頭

流體連接件
流體連接件

通用型
6600系列
6600系列 - 陰接頭
6600系列 - 陽接頭

型號
本體尺寸工作壓力
螺紋A 六角 HEX 總長 L 直徑 D
inch bar inch mm mm
6603-4-4 1/4 350 G 1/4 22 mm 49 27
6603-6-6 3/8 280 G 3/8 27 mm 56 32
6603-8-10 1/2 280 G 1/2 32 mm 71 38
6603-12-12 3/4 280 G 3/4 41 mm 85 48
6601-16-16 1 280 1-11 1/2 NPTF 1-7/8 104 54
6603-16-16 1 280 G 1 48 mm 104 54

型號
本體尺寸工作壓力
螺紋A 六角 HEX 總長 L 直徑 D
inch bar inch mm mm
6605-4-4 1/4 350 G 1/4 19 mm 35 22
6605-6-6 3/8 280 G 3/8 22 mm 38 26
6605-8-10 1/2 280 G 1/2 27 mm 50 31
6605-12-12 3/4 280 G 3/4 35 mm 58 40
6602-16-16 1 280 1-11 1/2 NPTF 1-5/8 70 48
6605-16-16 1 280 G 1 41mm 70 48

溫度范圍： ? -40°C ~ +120°C
本體材料： ? 碳鋼
密封材料： ? 丁腈橡膠

派克中國維修備件產品綜合樣本

優勢與優點
? 符合ISO 7241-1-A標準要求
? 壓緊式錐閥結構
? 陰接頭套筒和陽接頭本體均經過硬化處理，極耐磨損
? 碳鋼鍍鋅
關于6600系列快換接頭及其選型的更多資訊，可點擊“鏈接網頁”獲取。

部分 連接螺紋尺寸（英寸）
6602-12-10 3/4-14
6602-12-12 3/4-14
6602-16-16 1-11 1/2
6602-2-4 1/8-27
6602-4-4 1/4-18
6602-6-6 3/8-18
6602-8-10 1/2-14
6610-10-10 7/8-14
6610-12-10 1 1/16-12
6610-12-12 1 1/16-12
6610-16-16 1 5/16-12
6610-6-6 9/16-18
6610-8-10 3/4-16

顯示13個參賽作品中的1至13
部分 連接螺紋尺寸（英寸）
6601-12-10 3/4-14
6601-12-12 3/4-14
6601-16-16 1-11 1/2
6601-2-4 1/8-27
6601-4-4 1/4-18
6601-6-6 3/8-18
6601-8-10 1/2-14
6608-10-10 7/8-14
6608-12-10 1 1/16-12
6608-12-12 1 1/16-12
6608-16-16 1 5/16-12
6608-6-6 9/16-18
6608-8-10 3/4-16
